Im Karlsruher Stadtteil Durlach wurde ein Leitungstunnel der Stadtwerke Karlsruhe komplett verfüllt.
Dabei kam es besonders auf die Fließfähigkeit und Festigkeit des Füllmaterials an. Ein Fall für Poriment 08 und Dämmer HS von Heidelberg Materials.
Im Rahmen diverser Baumaßnahmen moder- nisiert die Stadtwerke Karlsruhe Netzservice GmbH ihr Netz von Versorgungsleitungen. In Karlsruhe-Durlach unterquert ein Stahlbetonhüls- rohr DN 1800 einen Gleisabschnitt sowie eine an- grenzende Bundesstraße. Dieser rund 165 Meter lange Tunnel hat einen Durchmesser von 1,80 Meter. Darin verlaufen eine Wasser- sowie eine Gasversorgungsleitung, die jeweils auf Betonhal- tebänken gelagert sind. Die neue Wasserleitung wurde in die bestehende eingezogen. Zudem soll- ten drei zusätzliche Ebenen mit verschiedenen Leitungen in den Tunnel eingebracht werden. Eine Erdgasleitung am Sockel, ein Stahlhülsrohr mit einer Fernwärme-Rücklaufleitung in der mittleren Ebene des Tunnels sowie im oberen Bereich ein Kabelschutzpaket, in dem unter anderem Strom- kabel unterzubringen waren. Um die darüber- liegende Gleisfläche zu stabilisieren, sollte der Tunnel nach dem Erneuern und Verlegen der Lei- tungen komplett verfüllt werden.
In drei Etappen zum Ziel
„Vor dem Verfüllen haben wir die Gas- und Stahl- hülsrohre aus sicherheitstechnischen Gründen fixiert. Dies ist notwendig, um ein mögliches Auf- schwimmen der Leitungen zu verhindern“, erklärt Enver Sacli, Greulich & Co. GmbH, der die Bau- arbeiten vor Ort leitete. Das einzubringende Füllmaterial selbst musste zwei Kernanforderungen erfüllen: ausreichende Festigkeit und Fließfähig- keit. Vor allem auf letztere Eigenschaft kam es an, denn das Material sollte sich nach dem Ein- bringen weitestgehend selbst nivellieren.
Das Verfüllen erfolgte in drei Schritten. Im ersten wurden zunächst die Erdgasrohre am Tun- nelsockel eingebettet, im nächsten die Rohre für die Fernwärmerücklaufleitungen bis im finalen Schritt schließlich alle Leitungen sicher und bla- senfrei mit Füllmaterial umgossen waren. „Ent- scheidend war, nach jeder neu eingebrachten Füllschicht eine ebene Oberfläche zu haben, auf der die nächste Schicht an Leitungen sicher auf- liegen konnte“, betonte Sacli.
Die volle Kontrolle

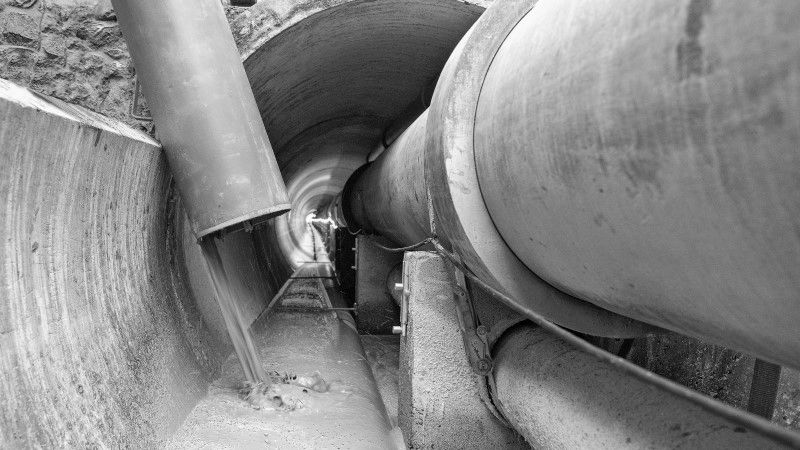

ke, die den Materialfluss hemmten und so des- sen selbstständiges Verteilen behinderten. „Da- her konnten wir das Material nicht einfach von einer Stelle aus in den Tunnel eingießen, sondern zogen den Förderschlauch der Pumpe bis ans Ende des Tunnels und stellten durch Zurückzie- hen des Schlauchs sicher, dass alle Hohlräumezwischen den Haltebänken sicher verfüllt wur- den“, erklärt Sacli.
Eine hohlraumfreie Verfüllung war auch bei der letzten Etappe geboten. Für das Material hieß das: je fließfähiger, desto besser. „Des- halb haben wir uns entschieden, für den letzten Verfüll-Abschnitt von Poriment 08 auf den noch fließfähigeren Dämmer HS zu wechseln“, erklär- te Andreas Schäfer, Heidelberg Materials Beton DE GmbH. Dazu wurde ein „verlorener“ Estrich- schlauch bis zur Mitte des Tunnels geführt und die beiden Tunnelenden komplett vermauert. Um die volle Kontrolle zu haben, ließ das Team an den Enden des Tunnels zwei Luftröhrchen nach oben ragen. Der Dämmer wurde dann durch den eingebauten Estrichschlauch in den Tunnel gepumpt. Als das Baumaterial aus den Röhrchen austrat, war klar: Der Tunnel ist ver- füllt und der Teilauftrag damit erfolgreich erfüllt.
